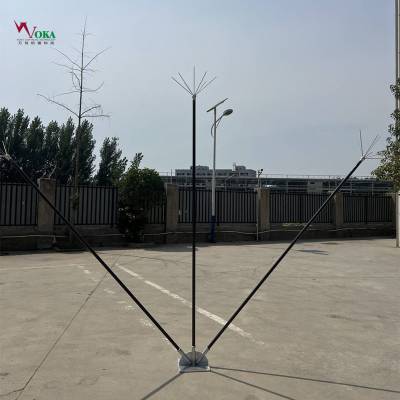

500kV升压站少长针消雷装置 架空线路杆塔直击雷接地网

 对于 500 kV及以上的高压升压站，接地电阻通常要求不过0.2-0.3Ω。但是在一些特shu情况下，比如高土壤电阻率地区等，经过相关技术论证和计算，接地电阻的要求可能会适当放宽，但也需要满足系统的热稳定校验等其他安全性要求。这是因为  高压系统的短路电流很大，为了***设备和人员的安全，需要极低的接地电阻来迅速散流。

以下是 500 kV及以上 高压升压站接地电阻施工方案：

一、施工前准备

1.技术准备

组织施工人员熟悉施工图纸、相关标准规范（如  《交流电气装置的接地》等），掌握接地电阻的设计要求和施工要点。

对施工场地的土壤电阻率进行详细测量，可采用 Wenner 四极法等测量方法，根据测量结果进一步优化接地施工方案。

2.材料准备

接地体材料选择：通常采用复合接地体、烧制接地模块、热镀锌扁钢、角钢或钢管等。材料应符合相关标准，热镀锌层厚度满足要求，以增强接地体的抗fu蚀能力。

高纯降阻剂准备：根据现场土壤条件和设计要求，选用合适的高纯降阻剂。高纯降阻剂应具有良好的导电性、稳定性和环境保护没污染。

3.人员与设备准备

配备专业的电气施工人员，包括焊工、电工等，并对施工人员进行技术交底和安全培训。

准备施工所需的机械设备，如挖掘机、电焊机、接地电阻测试仪等。

二、接地体安装

1.水平接地体施工

根据设计要求，在升压站场地内开挖水平接地体沟槽。沟槽深度一般为 0.6 - 1m，宽度以方便施工为宜。

将热烧制接地模块水平敷设在沟槽内，用热镀锌扁钢连接采用焊接方式。焊接应牢固，焊缝饱满，无虚焊、漏焊现象。焊接完成后，对焊缝进行防腐处理，可涂刷沥青漆等防腐材料。

水平接地体应尽量形成闭合环形，并按照设计要求设置分支，以增加接地体与土壤的接触面积。

2.垂直接地体施工

在水平接地体的适当位置，打入垂直接地体。垂直接地体可采用复合接地体、角钢或钢管。接地体的长度一般为1- 3m。

垂直接地体与水平接地体之间采用焊接连接，连接点应***电气导通良好。

三、降阻措施

1.换土法（若有需要）

如果测量发现现场土壤电阻率过高，可考虑换土法。将接地体周围的高电阻率土壤挖出，更换为低电阻率的土壤，如黏土、黑土等。换土范围应根据接地电阻计算和设计要求确定，一般在接地体周围 0.5 - 1m 范围内。

2.使用降阻剂

在接地体周围填充降阻剂。填充前，应将降阻剂按照说明书要求进行搅拌均匀。将降阻剂缓慢倒入接地体周围的沟槽或孔洞内，确保降阻剂充分包裹接地体，填充密实。

四、接地系统连接与测试

1.接地系统连接

将升压站的电气设备、构架、避雷线等与接地体可靠连接。连接方式可采用螺栓连接或焊接，连接点应***电气导通良好，并做好防腐处理。

2.接地电阻测试

在接地系统施工完成后，使用接地电阻测试仪对整个接地系统的电阻进行测试。测试应在天气晴朗、土壤干燥的条件下进行。如果测试结果不符合设计要求（不  过 0.2 - 0.3Ω），应分析原因，如接地体连接不良、降阻措施效果不佳等，并采取相应的整改措施，直至接地电阻满足要求。
