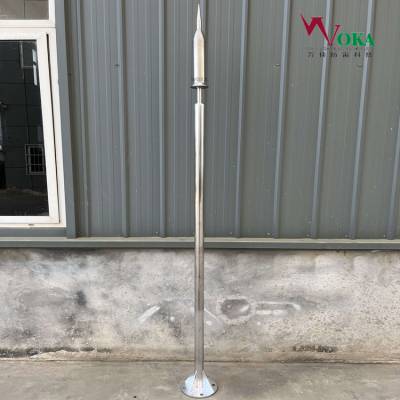

高压架空线路防绕击负角保护针 先导无晕接闪器 提前放电避雷针
一、负角保护针工作原理
电场调制机制
利用空间电场分布特性，在有雷电下行时，接能主动先导放电迎击，达到先导无晕接闪的能力，采用负角安装（针体与导线夹角 <90°），改变杆塔顶部电场分布
使雷电先导优先向保护针方向发展，降低导线绕击概率
L 型截面优化
针体截面呈L型，拐角处曲率半径≤3mm
形成多个放电尖（边缘 + 拐角），提升局部场强至临界击穿值
二、关键技术创新
力学性能强化
拉断伸长率≥270%
采用合金材质 ，耐冰荷载能力敷冰40mm不弯曲
耐雷击设计
多放电点分散雷击能量，单点烧蚀深度≤0.8mm（传统针 2.5mm）
内置铜芯导流层，通流容量达 100kA（4/10μs）
三、产品参数
针长 ：1.5m（可根据需要定）
通流容量：大于100kA(4/10?s)
抗风能力：50m/s；
抗敷冰能力：敷冰40mm不弯曲
耐漏电起痕及电蚀损不低于TMA3.5级
抗撕裂强度≥12.0kN/m
机械扯断强度≥4.7Mpa
拉断伸长率≥270%
邵氏硬度≥50
四、安装要点
空间布置
安装高度：高于导线 1.8-2.2m（根据杆塔高度调整）
安装角度：10°-15°
五、典型应用场景
500kV 及以上ch高压线路
适用于大跨越段、转角塔等易绕击位置
高海拔重冰区
抗弯曲设计可抵御40mm 覆冰荷载不弯曲
多雷区输电走廊
配合避雷器使用可实现 "双保险" 防雷
详询郑州万佳防雷的薛红18503833715
